管道穿越樁設置,管道轉角樁規范

2019年03月28日

管道穿越樁/轉角樁設計圖

用于標記埋地管道的轉向、管道與地面工程（地下隱蔽物）交叉、管理單位交界、管道結構變化（管徑、壁厚、防護層）、管道附屬設施的地面標記。包括穿（跨）越樁（河流、公路、鐵路、隧道）、交叉樁（管道交叉、光纜交叉、電力電纜交叉）、分界樁、設施樁等。復合材料（樹脂+高強度玻璃纖維）成品樁，

穿越樁/轉角樁側面圖

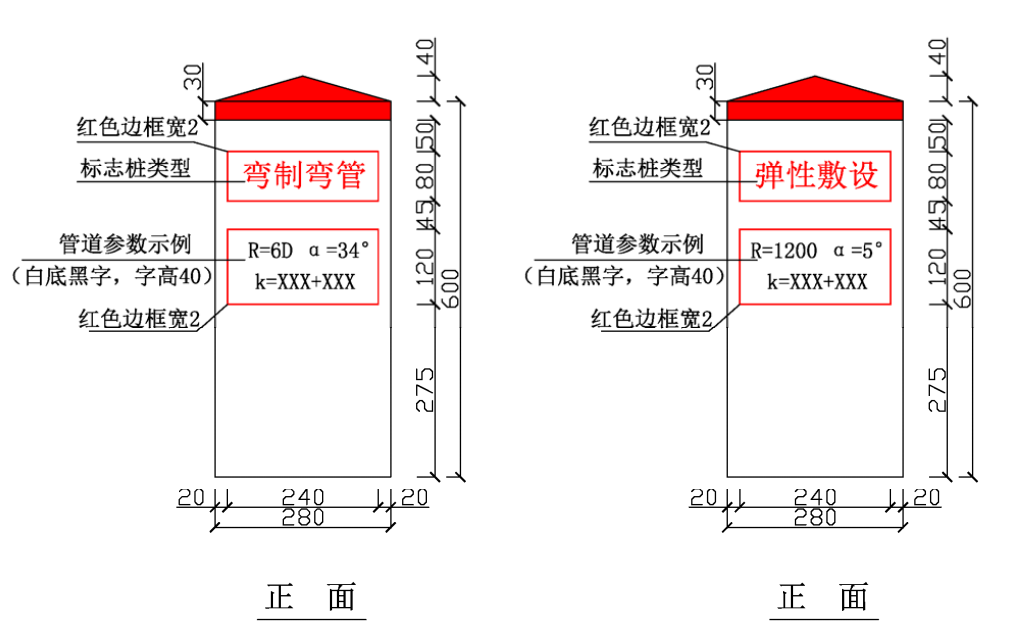

穿越樁/轉角樁正面圖

管道穿越樁/轉角樁設置原則

⑴轉角樁位置不可隨意移動。當無法設置轉角樁時，如位于池塘中間時，應在進出池塘附近管道正上方分別設置一個轉角樁，并均在頂部標明走向指向應設轉角樁的位置和距此樁的距離。

⑵埋地管道與其它地下構筑物（如電纜、光纜、其它管道等）交叉，交叉樁應設置在交叉點正上方。

⑶標識固定墩、埋地絕緣接頭及其它附屬設施，設施樁應設置在所標識物體的正上方。

⑷在不同管理單位之間設置界樁。

⑸樁體宜設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用和農耕機械作業的影響。

⑹管道穿越鐵路時，應在鐵路一側設置穿越樁（另一側設警示牌）。穿越樁設置在鐵路用地邊界線外 2m 處管道中心線的正上方。

⑺當管道穿跨越公路時，應按下列要求設置穿越樁：

管道穿越高速公路、一級、二級公路及穿越長度大于 40m（含 40m）的三級、四級公路時，應在公路一側設置穿越樁（另一側設警示牌）。設置位置為公路排水溝邊緣以外 1m 處或高速公路圍欄以外。

管道穿越三級、四級公路時，應在公路一側設置穿越樁（未設警示牌時）。設置位置為管道上游的公路排水溝外邊緣以外 1m 處，無邊溝時，設置在距路邊緣 2m 處。

⑻ 當管道穿越河流、渠道時，按下列要求設置穿越樁：

管道穿越河流、渠道長度大于 40m（含 40m）時，應在其一側設置穿越樁（另一側堤上設警示牌）。設置位置在河流、渠道堤壩坡腳處或距岸邊 3m-10m 處的穩定位置；

管道穿越河流、渠道長度小于 40m 時，應至少在其一側設置穿越樁（未設警示牌時）。

設置位置在管道上游的河流、渠道堤壩坡腳處或距岸邊 3m-10m 處的穩定位置。

管道穿越樁/轉角樁文字標識

標志樁應準確體現設置處的信息，具體應包括中國石化名稱、標志名稱（如鐵路穿越，鋼制彎管等）、管道里程、標注內容、管理單位、聯系電話。標注內容見表 3-1。

表 3-1 標志樁參考文字標注

序號 樁類別參數 內 容示例

1 河流：穿越方式（定向鉆、頂管等）定向鉆，穿越長度（有套管的填套管長度）穿越長度 1681m ；

2 公路穿越方式（定向鉆、頂管等）頂管，穿越長度（有套管的填套管長度）混凝土套管長 60m ；穿公路中心處埋深穿公路中心處埋深 2.1m ；

3 鐵路穿越方式（定向鉆、頂管等）頂管，穿越長度（有套管的填套管長度）混凝土套管長 60m，穿鐵路中心處埋深穿鐵路中心處埋深 2.1m；

4 與管道、光電纜纜等交叉，交叉類型與管道相交，交叉角度交叉角度 60° ；

5 固定墩重量 60T 固定墩，防腐材料雙組分液態環氧樹脂；

6 絕緣接頭承壓能力設計壓力 10MPa ，絕緣電阻電阻：20000 歐；

7 界樁標注管理處名稱蘇州管理處、無錫管理處；

說明：

⑴ 參數內容中長度單位：m，精確到小數點后一位。

⑵ 埋深：穿鐵路指道軌下最淺處埋深，公路則指路面下最淺處埋深，有套管時，以套管頂部計算。
